Aké sú bežné typy koncových spôsobov montáže plynových pružín?

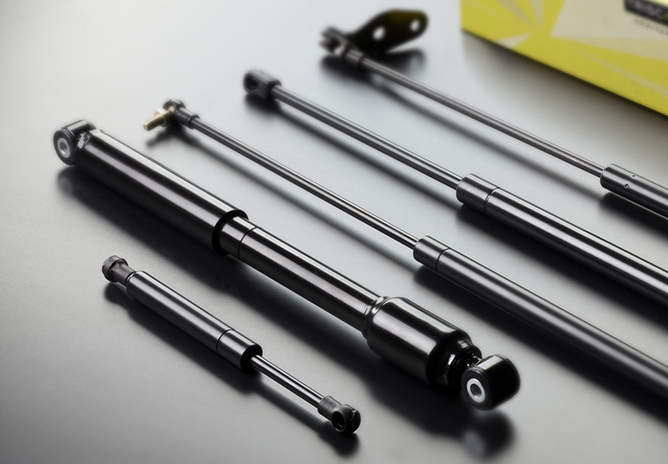

Plynové pružiny , tiež známe ako zdvíhacie podpery, vyžadujú bezpečnú a presnú montáž, aby fungovali spoľahlivo. Koncová montážna metóda určuje, ako sa plynová pružina pripája k dverám, panelom alebo zariadeniam, čo ovplyvňuje pohyb, stabilitu a manipuláciu s nákladom. Výber správnej koncovky zaisťuje hladký chod, odolnosť a bezpečnosť pri rôznych aplikáciách.

Koniec guľôčkovej zásuvky

Guľový koniec je najbežnejším spôsobom montáže plynových pružín. Je vybavený guľovou objímkou, ktorá sa zasúva na zodpovedajúci guľový čap, čo umožňuje uhlový pohyb počas prevádzky. Táto flexibilita znižuje namáhanie plynovej pružiny aj pripojenej konštrukcie, vďaka čomu je ideálna pre aplikácie vyžadujúce hladké otáčanie.

• Umožňuje otáčanie a otáčanie, čím sa minimalizuje opotrebovanie.
• Umožňuje jednoduchú inštaláciu a výmenu bez použitia náradia.
• Bežne sa používa v kapotách automobilov, zadných dverách a krytoch nábytku.

Koniec očka

Koniec očka pozostáva z kruhovej slučky navrhnutej na priskrutkovanie alebo prichytenie k montážnej konštrukcii. Poskytuje pevné a bezpečné spojenie, vďaka čomu je vhodné pre aplikácie, kde je rotácia obmedzená alebo kontrolovaná. Držiaky s očkami sú jednoduché, cenovo výhodné a široko používané v priemyselnom prostredí.

• Poskytuje pevné, pevné spojenie s montážnou plochou.
• Jednoduché zarovnanie a zaistenie pomocou skrutiek alebo kolíkov.
• Bežné v ťažkých dverách, paneloch strojov a priemyselných zariadeniach.

Závitový koniec čapu

Konce svorníkov so závitom majú vyčnievajúcu závitovú tyč, ktorá umožňuje priskrutkovanie plynovej pružiny priamo k protiľahlému komponentu. Táto metóda poskytuje presné možnosti zarovnania a nastavenia, vďaka čomu je vhodná pre nastavenia, ktoré vyžadujú presné umiestnenie alebo príležitostnú výmenu montážneho hardvéru.

• Umožňuje jemné nastavenie montážnej polohy.
• Podporuje jednoduchú výmenu koncových armatúr alebo hardvéru.
• Široko používaný v nábytku, zdravotníckych zariadeniach a strojových aplikáciách.

Clevis End

Záver vidlice je vybavený konzolou v tvare U na konci plynovej pružiny, zaistenou kolíkom cez montážnu konštrukciu. Tento dizajn poskytuje pevné otočné spojenie a dokáže zvládnuť vysoké zaťaženie, vďaka čomu je ideálny pre ťažké alebo priemyselné aplikácie, kde je stabilita a pevnosť rozhodujúca.

• Poskytuje robustný otočný bod pre ťažké bremená.
• Zvláda prevádzku s vysokým cyklom bez zníženia výkonu.
• Bežné v priemyselných bránach, strojoch a paneloch veľkých zariadení.

Konzola alebo koniec príruby

Konce konzoly alebo príruby obsahujú plochú dosku alebo montážnu konzolu pripevnenú k valcu plynovej pružiny, ktorá je priskrutkovaná priamo k povrchu. Táto metóda poskytuje pevnú orientáciu, ponúka minimálnu rotáciu a je vhodná pre inštalácie, kde sa vyžaduje presné zarovnanie a stabilita.

• Zaisťuje stabilnú montáž s minimálnym uhlovým pohybom.
• Ideálne pre skrine, kryty strojov alebo panely s riadeným pohybom.
• Poskytuje bezpečné pripojenie pre stredne náročné až náročné aplikácie.

Porovnanie metód koncovej montáže

Pochopenie rozdielov medzi spôsobmi montáže pomáha pri výbere správneho typu pre konkrétnu aplikáciu. V tabuľke nižšie sú zhrnuté hlavné charakteristiky:

Záver

Výber správnej metódy koncovej montáže plynových pružín je nevyhnutný na zabezpečenie hladkého pohybu, odolnosti a bezpečnosti. Guľôčkové objímky umožňujú flexibilné otáčanie, oká poskytujú pevné spojenia, vidlicové konce zvládajú ťažké bremená a držiaky alebo príruby ponúkajú stabilnú orientáciu. Pochopenie týchto možností pomáha inžinierom a dizajnérom vybrať si správne riešenie pre širokú škálu priemyselných, automobilových a nábytkárskych aplikácií.
